Wastewater Characterization Smart Sensor

실시간 유입 하폐수 성상분석

유입 하폐수 성상분석 장치는 스마트센서와
최적화 알고리즘을 이용하여 하폐수내 유기물질과 질소인
특성을 분석하여 운영자에게 제공합니다.
유입 하폐수 성상분석 기술은 국제 물협회
(IWA, International Water Association)에 개발한
ASM (Activated Sludge Model) 모델과 메타 휴리스틱
알고리즘 중 하나인 하모니 서치 (Harmony Search)
알고리즘을 이용하여 온라인으로 분석합니다.
유입 하폐수 성상분석 장치는 현장에서 보다
효율적이고 안정적인 수처리시설을 운영을 위한
정보를 제공합니다.

제품 사양

제품 구성
  • 광학센서 : UV-07 (Smart Sensor, UnU)

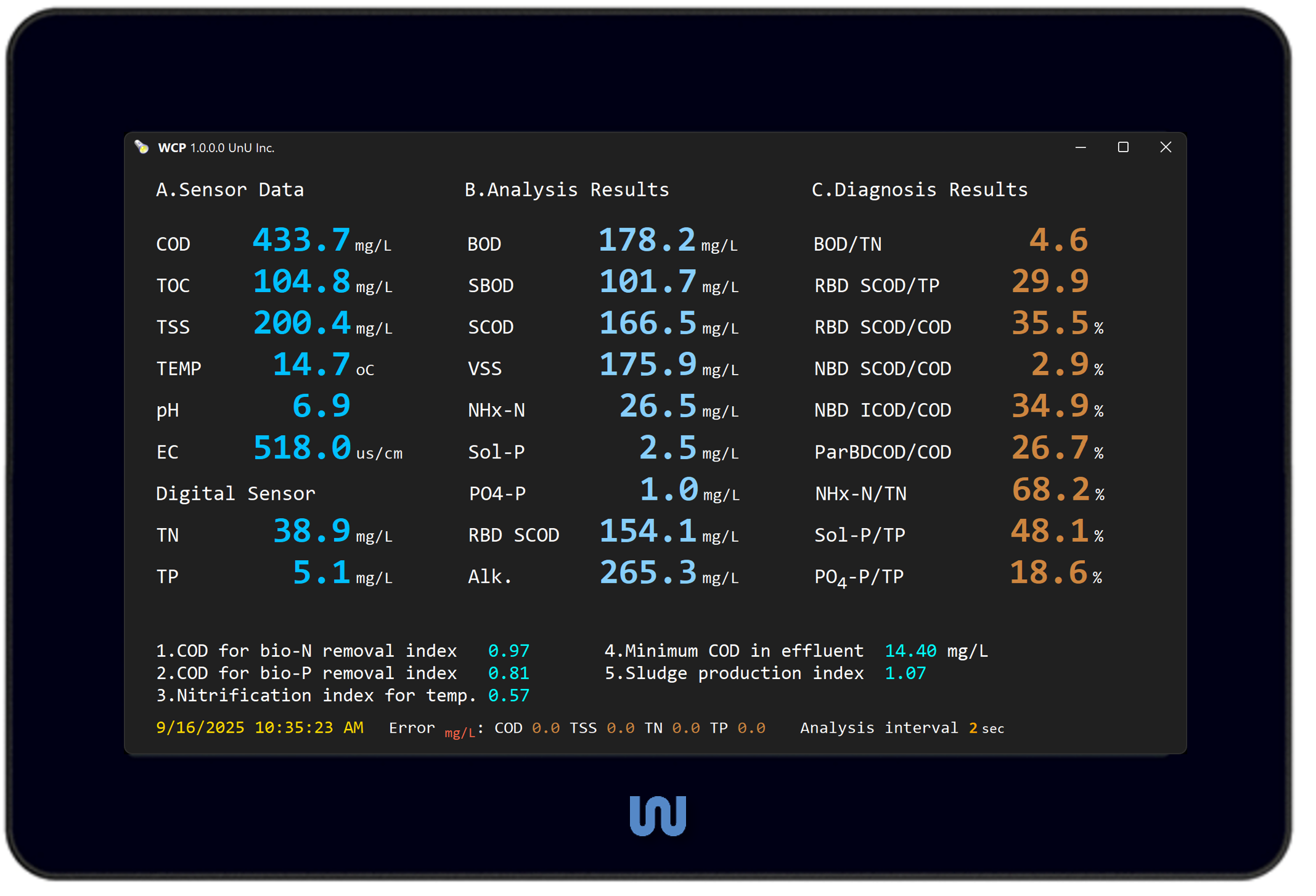

  • 판넬 컴퓨터 : 성상분석 장치 (Wastewater Characterization Device, WCD)
    • 성상분석 프로그램 (Wastewater Characterization Program, WCP) 내장
  • 현장 설치용 기자재 제외
주요 기능
  • 스마트센서와 최적화 알고리즘을 이용하여 유입 하폐수내 성분 온라인 (최소 측정 주기 약 1초)분석
    • 용존 유기물질, VSS, 암모니움 질소, 인산염, BD COD, NBD COD, 알칼리도 등 분석
    • IWA ASM2d 상태변수 (State variables) 분석
    • 생물학적 질소 및 인 제거에 필요한 유기물질 분석 지표 분석
    • 생물학적 질산화 지표 분석
    • 처리수내 최소 유기물질 농도 분석
    • 슬러지 발생량 지표 분석
  • 히스토리컬 차트, 데이터 저장 및 조회
  • 모드버스 (Modbus) TCP 지원
  • 한글, 영어 메뉴 지원, 다양한 디스플레이 모드 지원
  • 대한민국 설계 및 생산

센서 측정 항목

ParametersDescriptionNote
COD화학적 산소요구량 (Chemical Oxygen Demand)
TOC총유기탄소 (Total Organic Carbon)
TSS총 부유 물질 (TSS, Total Suspended Solids)
TN총질소 (Total Nitrogen)
TP총인 (Total Phosphorus)
pH수소이온농도옵션 (추가 센서 필요)
Conductivity전도도
Water Temperature수온

주) 스마트센서: UV/IR 흡광강도법을 이용한 간접측정, pH: Combination Glass Electrode

주) 일부 산업폐수의 경우 스마트센서 및 성상분석 결과에 영향을 줄 수 있음

분석 항목

ParametersDescriptionNote
BOD생물화학적 산소요구량 (Biochemical Oxygen Demand)
SBODSoluble BOD
SCODSoluble COD
VSSVolatile Suspended Solids
TKNTotal Kjeldahl Nitrogen질산성 질소가 0이므로 TN과 동일
STKNSoluble Total Kjeldahl Nitrogen
ITKNInsoluble Total Kjeldahl Nitrogen
NHx-N암모니움 이온
SP용존 인
PO4-P인산염 (phosphate) 이온
Alkalinity알칼리도
TBOD/TNC/N 비
BD SCOD/TPC/P 비
RBD SCOD/TCOD생물학적 분해가능한 용존 COD 비율
NBD SCOD/TCOD생물학적 난분해성 용존 COD 비율
Xu/CODCOD 당 생물학적 난분해성 입자성 물질 비율
Xcb/CODCOD 당 생물학적 분해가능 입자성 물질 비율
생물학적 COD 제거에 필요한 COD 지수기준 값 설정 가능
생물학적 TP 제거에 필요한 COD 지수기준 값 설정 가능
생물학적 질산화 지수 (수온 기준)기준 값 설정 가능
처리수내 최소 TOC (혹은 COD) 농도
슬러지 발생량 지수기준 값 설정 가능

주) 센서 및 하모니 서치 알고리즘을 이용하여 계산한 결과
